CDM4650是一款獨立雙通道25A或單通道50A輸出的降壓式DC/DC微模塊穩壓器。模塊內置開關控制器、功率FET、電感器和配套元件，外部?jī)H需少量濾波/保持電容器及電阻即可構成完整的降壓式雙路輸出DC/DC穩壓器。模塊輸入電壓范圍4.5V～15V，通過一個外置取樣電阻可在0.6V～1.8V范圍設置輸出電壓。模塊支持外部頻率同步、多相串并聯、突發模式和輸出電壓跟蹤及排序操作。模塊具有一個內置的溫度檢測二極管以提供溫度監測功能。故障保護功能包括輸出過壓和過流保護。

CDM4650的引腳與CDM4620、CDM4630、CDM4628A相兼容。

獨立雙通道25A或單通道50A輸出

輸入電壓范圍：4.5V~15V

輸出電壓范圍：0.6V~1.8V

差分遙測放大器

電流模式控制/快速瞬態響應

可調開關頻率 過流折返式保護 頻率同步

內部溫度檢測二極管輸出

可選的突發模式操作 軟啟動/電壓跟蹤 輸出過壓保護

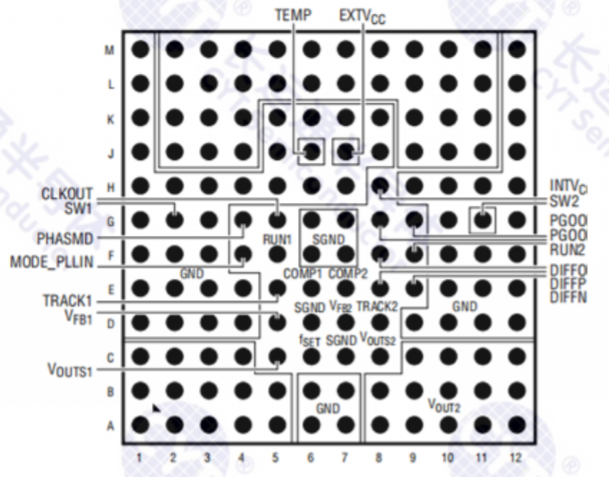

封裝尺寸：

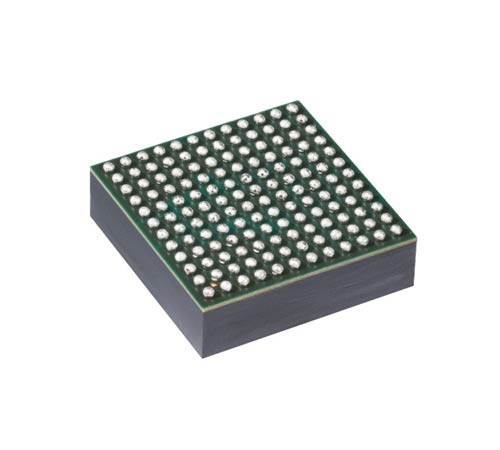

16mm ×16mm ×5.01mm   BGA144

應用領域

工業設備、存儲和ATCA卡

通信及計算機技術

處理器、ASIC和FPGA內核電源
